Automatic SwitchBox Growatt Backup
El Automatic SwitchBox Growatt Backup es un componente que permite la conexión del inversor, de la red eléctrica y las cargas críticas en una caja de conmutación, con el fin de disponer de energía en la vivienda cuando existe un corte de suministro eléctrico.
*Las cargas conectadas en backup no pueden exceder los 5000W de potencia, por lo que se debe conectar a una linea independiente en el cuadro únicamente alimentando consumos críticos*

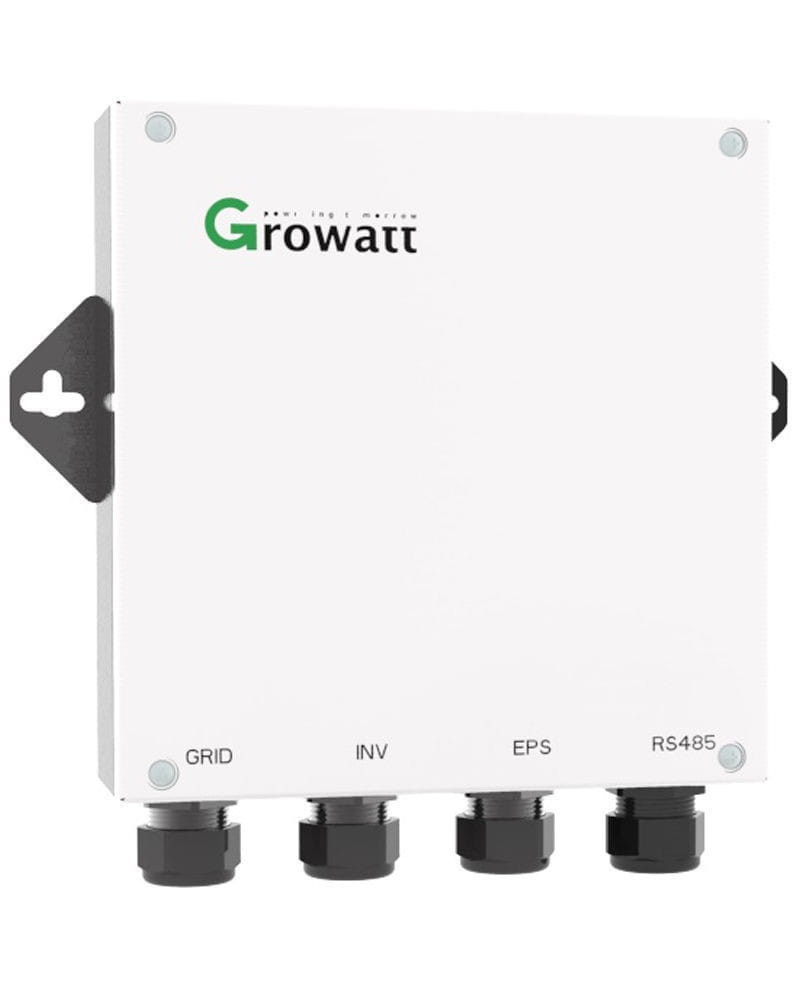

Automatic SwitchBox Growatt Backup
Características del Automatic SwitchBox Growatt Backup
El Automatic SwitchBox Growatt Backup es un componente que permite la conexión del inversor, de la red eléctrica y las cargas críticas en una caja de conmutación. En su interior hay una serie de relés y dispositivos eléctricos que conmutan la fuente de energía para que las cargas críticas sean alimentadas o bien mediante el funcionamiento habitual en autoconsumo o bien por el inversor cuando hay una caída de la red. Algunos datos técnicos de este dispositivo para inversores XH son:
- Potencia nominal de salida: 5000W
- Voltaje nominal: 230V
- Peso: 2 kg
- Grado de protección: IP65
Muy bien gracias
Fácil de instalar. Funcionamiento correcto
Todo perfecto un 10
funciona muy bien por el momento
Todo perfecto
Instalada y probada. Funciona perfectamente para cambiar la fuente de energia entre Red, Baterias o paneles.
¿Se puede conectar un generador de gasolina en vez de la red eléctrica? ¿El EPS es para esto o debemos conectarlo a la parte del GRID? ¿cargaría las baterías en un día nublado desde el generador? (el generador cuenta con ATS y AVR) estoy algo perdido con este dispositivo.
Gracias.
Buenos días Juluán, el Automatic SwitchBox Growatt Backup (Descatalogado) podría aceptar la entrada de generador de gasolina en lugar de la red eléctrica a la entrada del GRID del inversor o del ASB, siempre que el generador tenga salida estable en tensión y frecuencia, y por lo que comentas tu generador tiene AVR (regulación automática de voltaje) y ATS (arranque automático), así que es apto.
El ASB (Automatic Switch Box) simplemente conmuta entre dos fuentes: red o generador por un lado (GRID) y batería/solar por el otro.
No distingue si la fuente es red o generador, siempre que la tensión (~230 V monofásica o 400 V trifásica) y frecuencia (50 Hz) estén dentro del rango aceptado por el inversor.
Saludos cordiales.
Hola, dispongo de un inversor Growatt MIN TL3000-XH, y no tengo baterias, ¿este dispositivo me serviria para disponer de energia ante una caida de la red usando exclusivamente la energia producida por las placas solares?
Gracias
Buenas tardes Miguel Ángel, en este caso, podrías usar SYN para MIN XH con ARK HV y APX, o bien el Automatic SwitchBox Growatt Backup, pero todavía no tenemos plazo de entrega por parte de Growatt a nuestro pedido realizado a principios de mes.
Saludos cordiales.
Buenas tardes, se podria poner este backup en un inversor Growatt MIN 2500 XH que no es hibrido, ni en una instalacion donde no hay baterias¿?
Gracias!
Hola, el MIN XH sí es híbrido.
Saludos cordiales.
Hola, tengo instalado un inversor Growatt modelo 10KTL3-XH con baterías ARK 2,5 H-A1 . Es compatible el dispositivo Automatic SwitchBox Growatt Backup ? En el caso que tenga una caída de la red funciona y utiliza los paneles solares o solamente las baterías? Está limitado el funcionamiento en tiempo?
Hola Valentín, el Automatic SwitchBox Growatt Backup es únicamente válido para sistemas monofásicos.
Saludos cordiales.
buenas,
¿La caja es compatible con el inversor SPH 3000?
Mike
Hola tengo inversor sph5000, funciona también con este serie si no cual? Gracias
Buenos días Edu.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, los sph van con contactor, le dejo enlace al mismo:
https://autosolar.es/accesorios-inversores/contactor-growatt-ats-s-monofasico
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Hola , tengo instalado el backup con un inversor 6000 XH y baterías Growatt , mi pregunta es en la configuracion del inversor hay backup Setting y backup box , ¿como tienen que estar cada una de ellas enable o disable ? Gracias por la aclaración
Saludos
Buenas tardes Jose.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
EN la configuración del inversor hay backup Setting tiene que estar activado y backup box desactivado.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
hola, tengo este backup de growatt, y se supone que podía tirar de más 7kw que tengo contratado, cosa que no lo hace, está limitado como bien dices a 5kw, no hay forma de hacer una instalación que solo pase la corriente por el backup cuando se quede sin corriente de la red?. yo tengo el problema de que saltó el fusible de 30A que lleva y no lo tiene nadie, teneís vosotros este fusible?
Buenos días.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
El sistema de montaje es el recomendado por el fabricante, la salida a cargas críticas está limitada a algo menos de 5kW.
No disponemos de repuesto del fusible de 30A que lleva incorporado el backup para su venta, si ha adquirido el backup en Autosolar, póngase en contacto con nosotros en el 961430113 en la opción 2 de servicio técnico para que tratemos de conseguirlo.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Hola buenos días.
En breve adquiriré el modulo y quisiera ver si junto al modulo me suministraran la ficha técnica, funcionamiento, conexión al inversor Growatt de 4,2kw y esquema eléctrico.
gracias
Buenas tardes Celestino,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, siempre disponemos de nuestro SAT para poder darle servicio en la instalación así como documentación complementaría.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Tengo un Inversor Trifásico Híbrido Growatt MOD 8000TL3-XH y necesito que trabaje fuera de la red, ¿me serviría? ¿Tiene instrucciones de instalación para trifásico?
Buenos días Julián,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, Automatic SwitchBox Growatt Backup esta preparado para cortes de suministros cortos con los inversores MIN - XH siempre y cuando dispongan de baterías.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
El Automatic SwitchBox Growatt Backup:segun comentarios vuestros tenia problemas en la placa base y de momento no los suministrabais.Esta resuelto el problema?,necesito la compra de uno.
Buenos días Lluís,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el dispositivo de EPS para que funcione correctamente tiene que distribuir las cargas de la casa para que no superen los 5000w de consumo a la salida de EPS.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Autosolar.
Hola, este accesorio también funciona con un inversor Growatt MOD 400TL3-XH?
Buenos días André,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, Automatic SwitchBox Growatt Backup esta preparado para cortes de suministros cortos de acon los inversores MIN - XH siempre y cuando dispongan de baterías.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Dos cuestiones:
En caso de caída de red, ¿cúanto tiempo puede seguir funcionando el sistema con la energía procedente de paneles solares?
¿Hay alguna otra marca que permita un sistema backup que funcione sin batería?
Por ejemplo, los inversores Huawei luna 2000 con Huawei Backup Box, ¿también precisan baterías?
Buenos días Manuel,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, Automatic SwitchBox Growatt Backup esta preparado para cortes de suministros cortos de alrededor de 2 horas.
Hasta el momento todos los fabricantes necesitan disponer de baterías para su funcionamiento.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
En el caso de instalar este dispositivo, la conexión por bus 485 con el inversor, ¿se realiza en paralelo con el vatímetro? es decir, se conecta al mismo par de cables (pin 5 y 6 del SYS COM Port)
Gracias y un saludo.
Buenas tardes Germán,
En primer lugar, agradecerle la confianza depositada en AUTOSOLAR.
En contestación al correo recibido, esta conexion no va en paralelo con la conexion del vatimetro, si se conecta en el puerto syc con del inversor pero en los puertos 3 y 4.
Espero haber resuelto sus dudas.
Para cualquier consulta no dude en ponerse en contacto conmigo en "[email protected]"
Un saludo.
Hola
este Backup es compatible con inversores de otras marcas?
en concreto con los Huawei luna 2000?
Buenos días Joan,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el Growatt Backup no es compatible con los inversor Huawei, en su caso tendrá que adquirir Huawei Backup Box B0 Luna2000 Monofásica.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Tienen editado algún tutorial de instalación junto con inversor de la serie MIN y baterias de litio ARK?
Gracias
Buenos días Elias,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, puede contactar con nuestro Servicio Técnico al 961430113 para que le ayuden a realizar la instalación.
Quedamos a esperas de su llamada.
Un saludo y gracias por su atención.
Hola, esta caja también funciona con un inversor Growatt MIN 2500TL-XH?
¿También envías a Alemania? ¿Hay una hoja de datos?
Muchos saludos
Torsten
Buenas tardes Torsten:
En primer lugar, gracias por contactar con Autosolar.
En efecto, es compatible con el inversor indicado.
Autosolar no realiza envíos de este material al extranjero.
Actualmente no tenemos en disposición hoja de datos del fabricante.
Un saludo Torsten y gracias por su tiempo e interés en Autosolar.
hola. este accesorio funcionaria si se produce un corte de energia y hay energia solar suficiente , pero sin baterías ???...o sea el inversor es capaz de trabar sin las baterías tomando la corriente de los paneles......o por el contrario tiene que haber una bateria obligatoriamente..
Buenas tarde Jose Antonio:
En primer lugar, gracias por contactar con Autosolar.
El dispositivo sirve para trabajar bajo caída de red de manera puntual siempre y cuando haya baterías en el sistema híbrido.
Un saludo Jose Antonio y gracias por su tiempo e interés en Autosolar.
