Las baterías Pylontech son uno de los sistemas de acumulación de energía de mayor calidad del mercado. Así mismo, los inversores Victron son equipos de gestión de energía fotovoltaica con un gran prestigio en el sector. Por ello, la compatibilidad que existe entre ellos es una oportunidad excepcional para conseguir un sistema de placas solares de una muy alta calidad y seguridad.
Para poder explicar como conectar las baterías Pylontech correctamente es necesario poner un ejemplo concreto de marca de inversor. Una las combinaciones más habituales es con un inversor Victron con baterías Pylontech. Por ello vamos a explicar como conectar baterías Pylontech en un supuesto con inversor Victron.
 |

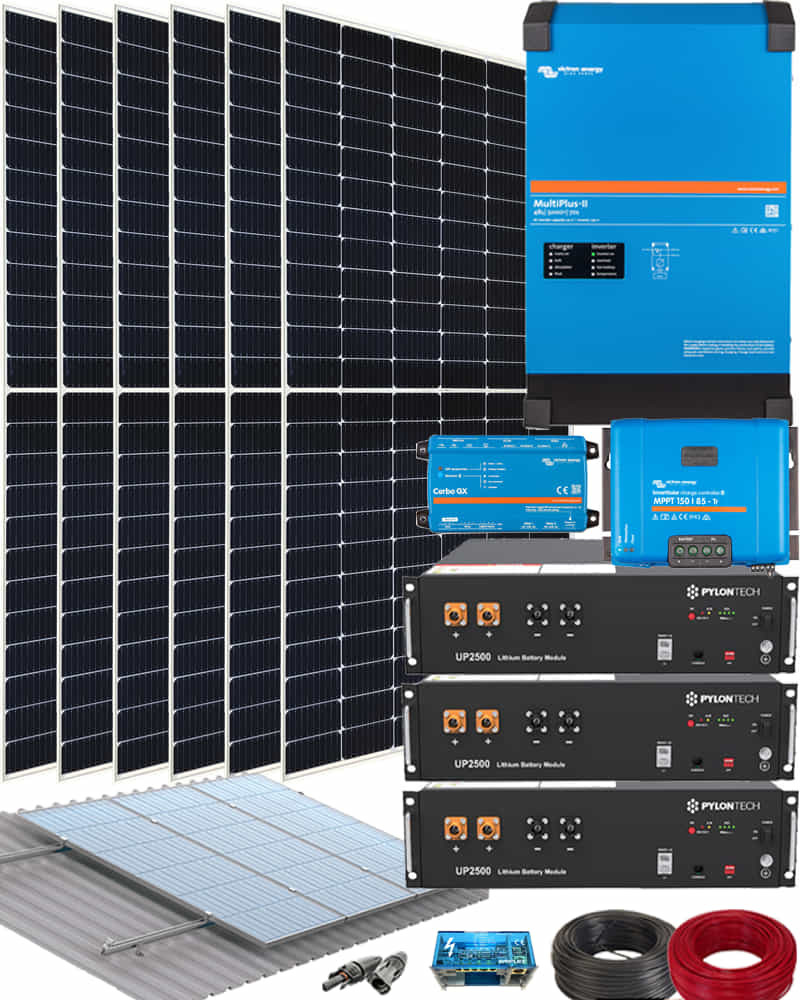

El Kit Solar Instalación Aislada 5000W 24V 11200Whdia Victron Pylontech es un sofisticado sistema de gestión de energía fotovoltaica aislada con 5000W de potencia y una acumulación de 8,4kWh gracias a sus tres baterías Pylontech UP2500. |
¿Cómo conectar baterías Pylontech? Caso práctico con Inversor Victron
Conectar baterías Pylontech con un inversor Victron es una muy buena opción por la alta compatibilidad entre los diferentes modelos de ambas marcas. Esto es gracias, en parte al voltaje de trabajo que generalmente es de 48V, aunque podemos encontrar modelos que trabajan a 24V o 51,2V.
Lo más normal es usar modelos de baterías Pylontech que pertenecen a la gama UP o US (UP2500, UP5000 / US2000, US3000, US5000). Y los modelos de inversores Victron con alta compatibilidad son MultiPlus, MultiGrid y Quattro.
Para poder realizar correctamente la conexión y la integración tendremos que usar un dispositivo GX de Victron que nos permite gestionar la comunicación entre inversor y batería. También necesitaremos un cable Can-bus tipo A o tipo B.
Así se realiza la configuración básica: Pylontech Victron
A la hora de realizar la configuración Pylontech Victron es necesario seguir una serie de pasos que nos asegure que la conexión se va a realizar correctamente. Te mostramos cuáles son estos pasos:
- Realiza las conexiones correctamente. Conecta todas las baterías Pylontech con el cable RJ-45 y la batería maestra al equipo GX de Victron con el cable Can-bus correspondiente. Ajusta los DIP Switches si instalamos más de 8 baterías con LV-Hub.
- Ajusta la configuración del Victron GX. Activamos el DVCC y verificamos que en la patalla del GX aparece la batería.
- Parámetros recomendados. Los parámetros recomendados son los siguientes:
| Parámetros | Valor |
|---|---|
| Tipo de batería | Litio |
| Curva de carga | Fijo |
| Voltaje de absorción | 52.0V |
| Voltaje de flotación | 51.0V |
| Tiempo de absorción | 1 hora |
Si establecemos estos parámetros nos aseguraremos un funcionamiento que cuide la salud de la batería Pylontech.
¿Qué bancada instalar según el inversor?
Cada inversor Victron cuenta con número de baterías Pylontech ideal, lo que nos ayuda a evitar alarmas por sobrecarga y a preservar la vida de la batería. Vemos algunos ejemplos a continuación:
| Modelo de inversor Victron | Nº de baterías Pylontech |
|---|---|
| Multiplus 48/500/6 | 1 |
| Multiplus 48/3000/35 | 2 |
| Multiplus 48/5000/70 | 4 |
| Quattro 48/10000/140-100/100 | 7 |
Esto es un factor muy importante que tenemos que en cuenta por lo que debemos de comprobar las fichas técnicas de cada inversor Victron o consultar con un profesional.
