Esquema instalación depuradora piscina
Cuando tenemos una piscina, ya sea de uso residencial o comercial, es necesario tener una depuradora de piscina. Esta debe de instalarse y conectarse correctamente para ofrecer un funcionamiento eficiente y seguro.
Hay que tener en cuenta que las depuradoras para piscinas pueden alimentarse desde la red eléctrica o desde la producción de una instalación fotovoltaica. Por ello, este artículo de blog vamos a centrarnos en dos esquemas de instalación de depuradora de piscina con suministro de fotovoltaica. La depuradora solar funciona gracias a la energía del sol, que es captada por las placas solares para bombear agua.
Concretamente, vamos a ver dos esquemas de instalación de depuradora de piscina con diferente distribución de los paneles solares.
Esquema instalación depuradora piscina: primer caso

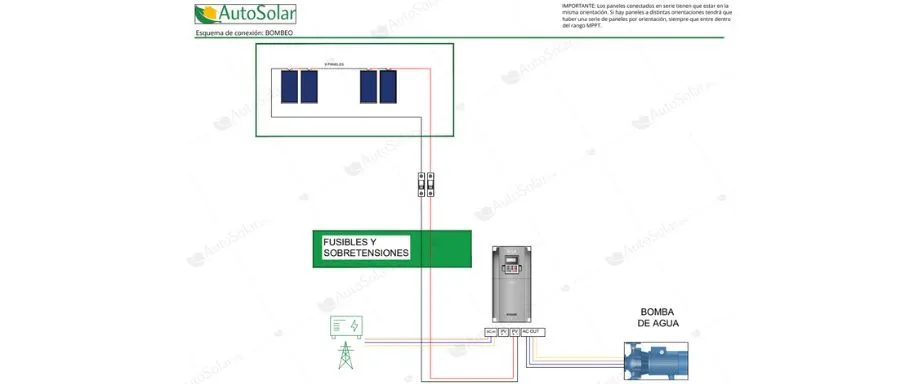

En este primer caso de esquema de una instalación de depuradora de piscina encontramos 9 paneles solares, el controlador INVT, la conexión a la red y la bomba de agua para depuradora de piscina. Lo vemos a continuación:
Concretamente, vemos que hay nueve paneles solares conectados en serie, por lo cual tenemos que sumar sus tensiones de forma individual, mientras mantienen constante la corriente. Recuerda que deben ir orientados todos en la misma dirección para una producción y rendimiento eficiente.
Luego, encontramos los fusibles y dispositivos contra sobretensiones se colocan entre los paneles solares y el inversor para proteger el sistema contra daños eléctricos.
La producción de corriente continua de los paneles solares llega a la entrada de fotovoltaica del controlador de bombeo MPPT. Y desde el mismo vemos que desde la salida de alterna se conecta directamente con la bomba de agua para la depuradora de piscina.
También hay que tener en cuenta que hay una conexión con la red mediante la entrada de alterna.
 |

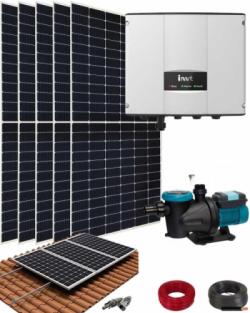

El Kit Depuradora Solar con Bomba de 1 CV ESPA es una solución eficiente para el mantenimiento de piscinas. Su bomba de agua para depuradora se alimenta directamente desde los paneles solares pasando por un controlador de bombeo INVT. |
Caso 2: Diferente distribución de los paneles solares

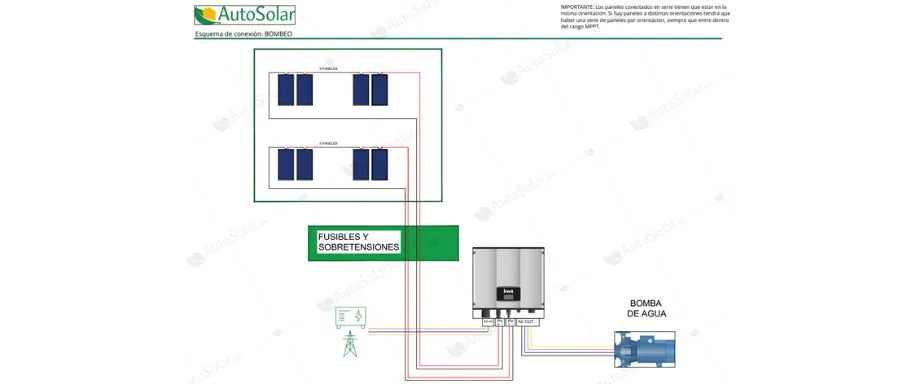

En este segundo caso esquema de instalación de depuradora de piscina encontramos una principal diferencia, que es la distribución de paneles solares. Vemos el esquema de instalación y lo explicamos.
Encontramos dos strings de cinco paneles solares, cada uno conectado en serie. Cada string suma las tensiones individuales de los paneles mientras mantiene constante la corriente. Con estos dos strings podremos usar diferentes orientaciones para un gran rendimiento.
De nuevo, nos volvemos a encontrar los fusibles y las protecciones contra las sobretensiones. Se encargan de proteger el sistema frente a picos de corriente y sobretensiones.
La energía en corriente continua generada por los paneles solares llega a la entrada fotovoltaica del controlador de bombeo MPPT. Desde este controlador, la salida en corriente alterna se conecta directamente a la bomba de agua utilizada para la depuradora de la piscina.
Además, el sistema incluye una conexión con la red eléctrica a través de la entrada de alterna, lo que permite complementar el suministro de energía en caso de que los paneles solares no generen suficiente potencia.
