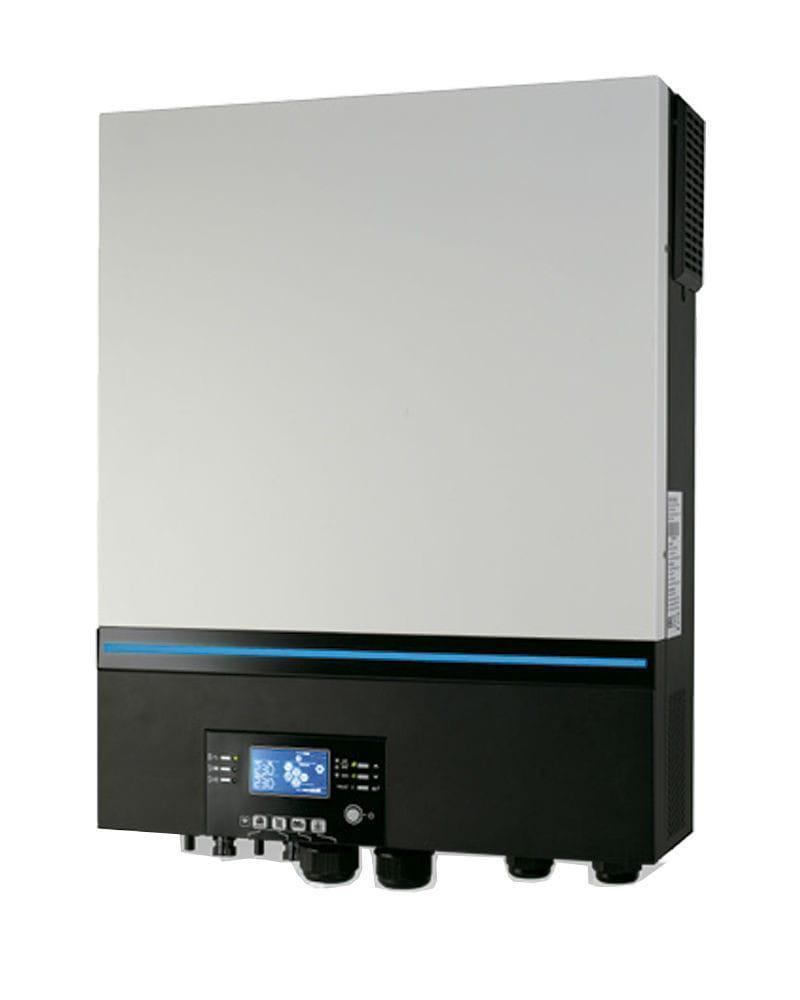

Inversor Solar 7200W 48V Voltronic Axpert MAX
Inversor Solar 7200W 48V Voltronic Axpert MAX. Es la última evolución de la gama Axpert, ofreciendo un modelo de potencia superior. Con todos los avances de los últimos modelos de Voltronic: Regulador MPPT preparado para trabajar a alto voltaje de paneles (2 x 4000W), capacidad para trabajar con baterías de cualquier tipo a 48V, posibilidad de conectar más unidades en paralelo y conectividad wifi para monitorizar desde nuestro smartphone.
Inversor Solar 7200W 48V Voltronic Axpert MAX
Ficha técnica y Manual Inversor Solar 7200W 48V Voltronic Axpert MAX
Descargar Ficha Técnica Inversor Voltronic Axpert MAX
Descargar Manual Inversor Voltronic Axpert MAX
Características Inversor Solar 7200W 48V Voltronic Axpert MAX
El Inversor Solar 7200W 48V Voltronic Axpert MAX es un nuevo modelo todo en uno de la popular marca Voltronic Power. Está orientado a usos exigentes en instalaciones aisladas que necesitan de una potencia superior. Es un modelo indicado para trabajar sobre baterias de 48V de cualquier tecnología. Ofrece hasta 7200W de salida de potencia y nos permite conectarle paneles para trabajar de forma híbrida, con una eficiencia similar a los inversores solares de conexión a red. Este Inversor Solar 7200W 48V Voltronic Axpert MAX puede trabajar con un campo fotovoltaico de elevado voltaje, al igual que los inversores de conexión a red. Esto simplifica la conexión, aumenta la eficiencia y reduce las pérdidas por elevada intensidad. Gracias a ello, se puede conectar hasta dos grupos de paneles de 4000W cada uno de ellos. En total puede gestionar hasta 8000W de potencia en placas con la ventaja añadida de trabajar con hasta 500V de tensión en circuito abierto y un amplísimo rango de MPPT de entre 90 y 450V. Esto otorga una gran ventaja para poder distribuir cualquier tipo de paneles solares que le conectemos de forma eficiente y versátil.
Funciones del Inversor Solar 7200W 48V Voltronic Axpert MAX
La conexión del Inversor Solar 7200W 48V Voltronic Axpert MAX es muy sencilla aunque deben seguirse una serie de pasos para que se realice con absoluta seguridad. Hay que evitar que circule corriente por el cableado mientras se está manipulando y que la unidad permanezca apagada en todo momento. Se pueden identificar fácilmente las siguientes partes en el Inversor Solar 7200W 48V Voltronic Axpert MAX:
1: Pantalla LCD.
2: Indicador de estado.
3: Indicador de carga.
4: Indicador de fallo.
5: Botones de función.
6: Interruptor de encendido y apagado.
7: Entrada de cableado de alterna AC.
8: Salida de cableado de alterna AC.
9: Conectores fotovoltaicos.
10: Entrada de cableado de batería.
11: Puerto de comunicaciones para la pantalla remota.
12: Puerto de corriente compartida.
13: Conector para comunicación en paralelo.
14: Conector de arranque automático.
15: Puerto de comunicaciones USB.
16: Puerto BMS de comunicaciones CAN y RS232 ó RS485.
17: Indicadores LED para conexión USB, prioridad fuente en energía y cargador.
18: Puerto RS232.
19: Barra LED de colores RGB.
Este Inversor Solar 7200W 48V Voltronic Axpert MAX tiene como cometido principal aúnar todos los componentes electrónicos de nuestra instalacion fotovoltaica. Recibe la corriente que captan los paneles cuando hay suficiente radiación solar. Esta energía el inversor solar la destina a recargar la batería y también alimentar los consumos que tengamos en las horas de producción. Cuando la energía solar es insuficiente, el inversor puede tener conectada de forma externa otra fuente de energía, como la red eléctrica o un generador monofásico. La energía almacenada en las baterías la extrae para poder alimentar los consumos fuera de horas de producción o cuando éstos son superiores a la capacidad de generación.
Prestaciones del Inversor Solar 7200W 48V Voltronic Axpert MAX
El Inversor Solar 7200W 48V MAX es la última evolución de la familia Axpert de Voltronic y ofrece una serie de prestaciones interesantes frente a su competencia como las siguientes:
- Pantalla extraíble con posibilidad de uso remoto (con cable). La pantalla LCD se puede desacoplar para tener control y visualización de los parámetros de nuestro inversor hasta una distancia máxima de cableado de 20 metros. El cableado no está incluido, aunque se trata de un cable ethernet estándar.
- Wifi integrado. El inversor incorpora un antena wifi para tener comunicación con la plataforma de monitorización. Se puede acceder y controlar el inversor desde la App WatchPower instalada en nuestro smartphone.
- Puerto de comunicaciones para BMS. Dispone de un puerto de comunicaciones que soporta los protocolos RS-485, CAN-BUS y RS-232 para poder comunicar baterías de litio que incorporan su BMS y que así el inversor disponga de las lecturas de energía que proporciona la batería. Compatible con las populares baterías Pylontech de 48V.
- Ecualización de batería. Para alargar la vida útil de las baterías de plomo ácido, esta funcionalidad permite eliminar la sulfatación que se genera en las placas de este tipo de acumuladores, ya sean monobloc de baterías de plomo ácido abierto o baterías estacionarias OpzS.
- Posibilidad de funcionamiento sin batería. Este inversor es de aislada, pero excepcionalmente puede funcionar sin una batería conectada. Conectado a paneles y a la red eléctrica, puede alimentar consumos directamente aunque no se recomienda abusar de esta prestación. Para ese tipo de funcionamiento hay que emplear un inversor de autoconsumo que se sincronice con la red. Por ello los inversores de autoconsumo disponen de certificaciones ya que interactúan con la red y este inversor, al crear una red aislada se comporta como un consumidor en el caso de conectarse a una.
- Fácil reparabilidad de la ventilación. Dado que la mayor parte de problemas físicos pueden aparecer por averías en el sistema de ventilación, se facilita la posibilidad de sustituir los ventiladores sin necesidad de desmontar la unidad para un mantenimiento más sencillo.
- Capacidad de trabajo en paralelo. Permite la conexión de varias unidades del Inversor Solar 7200W 48V Voltronic Axpert MAX para trabajar conjuntamente ya sea sobre la misma fase para proporcionar más potencia en monofásica, o bien crear una red trifásica. Para crear una red trifásica será necesaria como mínimo una unidad por fase. Como máximo soporta hasta 6 unidades conectadas en paralelo. El cableado para realizar las conexiones en paralelo está incluido en la caja.
Descripción técnica del Inversor Solar 7200W 48V Voltronic Axpert MAX
La nueva gama MAX de Voltronic se caracteriza por ofrecer un regulador MPPT de alto voltaje que permite trabajar con paneles solares conectados en serie y ofrecer una eficiencia superior. Entre las características técnicas más destacables figura lo siguiente:
- Potencia máxima en fotovoltaica: 2 entradas de 4000W.
- Rango de trabajo del MPPT: 90 y 450Vmp.
- Voltaje máximo en circuito abierto FV: 500Voc.
- Corriente máxima de carga solar: 80A.
- Corriente máxima de carga desde red / generador: 80A.
Ficha técnica y Manual Inversor Solar 7200W 48V Voltronic Axpert MAX
- Peso: 18,40
- Potencia de salida continuada: 7.200 W
- Potencia máxima: 15.000 W
- Voltaje: 48 V
Buen Inversor. Programación intuitiva.
mi valoracion la maxima ya que este inversor a superado todas mis espectativas tiene varias cosas que me an gustado mucho como que las plcas vayan todas en serie lo cual hace que el voltaje sea alto y tenga menos caida de tension
Envío rápido
Envío rápido
Buen producto pero los ventiladores son muy ruidosos
Buen producto pero los ventiladores son muy ruidosos
Buen producto pero los ventiladores son muy ruidosos
No me gusta que emita wifi sin posibilidad de desconexión. No es necesaria esa alternativa para tener las opciones sen el móvil, el Bluetooth cumple de sobras esa función y no tiene por qué estar irradiando la casa de forma perpetua
excelente
Potente y fiable
producto excelente
Todo correcto, embalaje, accesorios etc. La información de la web excelente, no lo he instalado aun.
Cumple a la perfeccion con todas sus especificaciones.
Perfecta conexión con mi generador.
La verdad es que los productos son de buena calidad y llega enlos plazos establecido
Muito bom
Muy bueno y sencillo de instalar.
Inversor de gran potencia y dos MPPT para conectar dos string. Se puede monitorizar remotamente y es (relativamente) compatible con aplicaciones de monitorización personalizadas para Axpert. Quizá la única pega es que no he observado mucha diferencia entre los modos de prioridad de carga de batería.
Un usuario ha formulado una pregunta referente a una instalación semi aislada , me gustaría hacer lo mismo , pero por lo que he leído ofrecen otro modelo a este tipo de instalaciones , es decir , sin excelentes pero que la red eléctrica cargue las baterías en el caso que no puedan los paneles , si pone que es compatible con la red eléctrica como sistema de apoyo , que problema tiene !?
Buenos días Raúl,
En primer lugar gracias por contactar con Autosolar.
Sobre su consulta, en este equipo podría utilizar la red como cargador de baterías, que serían indispensables en caso de instalar el inversor.
Un inversor de conexión a red se sincroniza con la misma y obtiene una mayor eficiencia, por ello son equipos ideales para trabajar cuando se dispone de red.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenos días,
La instalación que estoy proyectando tiene 16 ( y 8 en cada parte del tejado) módulos JAM54S30 400 MBB y 4 Pylontech US2000C 9,6kWh 48V, e Inversor Solar 7200W 48V Voltronic Axpert MAX.
Entiendo que podré conectar las baterías y los módulos directamente al inversor , ¿es esto posible con este inversor ?.
Por otra parte quisiera saber como conecto los paneles al inversor, es decir cada uno en un MPPT o todos al mismo a través de una caja de conexiones.
Gracias y un saludo
Hola! estaba interesado en este inversor junto con las placas Panel Solar 405W Deep Blue 3.0 JA Solar Mono, cuantos serían los minimos para empezar y despues hasta cuantos podría ampliar la instalación? y baterias de polytech de 3,5 cuales sería lo minimo recomendable para empezar? Un saludo y gracias
Buenos días Jorge,
En primer lugar gracias por contactar con Autosolar.
Sobre su consulta, deberá empezar minimo con 10 paneles de 405W y 5 baterías. Podrá ampliar hasta 14 paneles más y las baterías necesarias.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Si se funde el fusible de entrada de la red, puedo cambiar yo el fusible?
Hola Rafa,
En caso de que el equipo tuviese algún tipo de avería serían los compañeros del servicio técnico los que deberían revisar el mismo.
Abrir el equipo implicaría una pérdida de la garantía.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenos dias: estoy interesado por este inversor, ya que tengo que instalar las placas en dos orientaciones y necesito dos string. Quería preguntarle si este inversor tiene certificado UE. en ESPAÑOL para hacer el registro de la instalación en Industria.
Gracias
Buenos días Jose,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el inversor dispone del certificado CE, pero no dispone los certificados necesarios para interconectarlo con la Red Eléctrica y poder realizar el Registro en Industria interconectado a la Red Eléctrica, únicamente podría darlo de alta como aislado de la Red Eléctrica.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Hola, ¿es posible inyectar a la red los excedentes con el 7200W 48V Voltronic Axpert MAX?
Hola Inmaculada,
Este inversor esta pensado para trabajar de forma aislada, por lo que no es posible inyectar a red con este modelo.
Si te interesa algún inversor o kit de conexión a red, llámanos al 961 430 113 y los compañeros le asesorarán sobre el equipo que mejor le convenga.
Un saludo y gracias por contactar con AutoSolar.
Hola
Puede arrancar automaticamente el generador?
un saludo
Buenos días Robin,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que el inversor dispone de un contacto de libre potencia totalmente configurable para realizar el arranque automático de un generador.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Hola!! Tengo montada una instalación solar aislada con este inversor y 5 batería litio pylontech, conectado a un generador KD6700TA de 5kva con regulación AVR.
Tengo el siguiente problema no carga las baterias con el generador, aunque si me realiza el bypass, y en el servicio técnico me dicen que necesito un generador inverter para así poder cargar las baterías. Mi pregunta si esto es verdad o se puede configurar para mí generador o qué tipo de generador inverter sería recomendable. Un saludo y gracias
Hola Eduardo,
Los generadores normalmente tiene oscilaciones en la frecuencia y en la tensión, algo que para los inversores cargadores que son mu sensibles, no es lo óptimo.
Puede optar por un modelo Invertir, pero antes de adquirir un nuevo generador, puede probar con ajustar el ralentí, o conectar una resistencia o un consumo de unos 800-1000W directamente al generador para que se estabilice la corriente mientras esta conectado al inversor.
En la mayoría de generadores suele funcionar y empiezan a cargar la batería.
Espero haberle ayudado. Si aun así necesita más información, puede llamarnos al 961 430 113.
Un saludo y gracias por su consulta.
Hola.
Quiero hacer una instalación coplanar en una nave, aunque el ángulo de inclinación y el de orientación no es el ideal puedo sobredimensionar la instalación para suplir esa falta de eficacia, el espacio no es problema.
Ahora si la pregunta, ¿ puedo instalar dos series en paralelo de 10 paneles cada una de vuestro panel https://autosolar.es/panel-solar-24-voltios/panel-solar-455w-ja-solar-mono-perc, ( la potencia total del campo PV seria 9100Wp), para este inversor para suplir las pérdidas por orientación?
Como estoy al límite de la tensión máxima de MPPT,
¿Qué pasaría si llegase a ella?
¿Simplemente desaprovecharía le energía excedente que no es capaz de absorber el inversor?
¿Se estropearía el inversor al llegar o superar el límite?
Buenas Francisco.
En su caso, no habria ningun problema en conectar los 10 paneles en serie, pues nunca llegaremos a los 450V de trension de trabajo.
Un saludo y espero haberte ayudado. Si necesita más información, puede llamarnos al 961 430 113
Buenos días
Seria posible conectar placas de este modelohttps://autosolar.es/panel-solar-12-voltios/panel-solar-200w-12v-policristalino y cual seria el numero mínimo y máximo recomendable
Un saludo
Hola Pablo,
El inversor tiene un rango de entrada fotovoltaica de 120-450V por lo que necesitará un mínimo de unos 8 paneles y un máximo de 21 en serie.
Pero en este caso sería mucho más rentable optar por paneles de 24V como el de 400W o de 455W que disponemos actualmente.
Un saludo y espero haberle ayudado. Si tiene más dudas, llámenos al 961 430 113
Buenas, si el rango de operación del regulador MPPT permite valores entre 90 y 450V de tensión suministrada por placa.
¿cual sería la configuración de conexión recomendada (x en serie/paralelo) para el modelo de placa:
https://autosolar.es/paneles-de-conexion-a-red/panel-solar-280w-policristalino
Entiendo que un grupo conectado serie (10 placas) que se aproxime al máximo voltaje de entrada MPPT pero sin que lo sobrepase...
Hola Daniel,
En este caso si utilizamos el panel de 280W el mínimo de paneles recomendado son 4 en serie y el máximo serían 11 en serie, para así respetar el rango del MPPT.
Se puede realizar la conexión 2 strings por cada entrada al inversor, pero ambos han de tener el mismo numero de placas en serie. No pueden ir descompensados.
Un saludo y espero haberte ayudado. Si necesita más información, puede llamarnos al 961 430 113
Hola buenos días este tipo de inversores tienen homologación y certificados ce Europeo para poder legalizar la instalación muchas gracias
Hola Jonay,
Este fabricante si que dispone de certificados CE para sus inversores. Por lo que si lo neceista, se lo podríamos enviar una vez que realice el pedido al email que nos indique.
Puede llamarnos al 961 430 113 para cualqueir consulta.
Un saludo y gracias ;)
Buenas .este inversor puede funcionar en una instalación semiaislada .
en caso de no tener suficiente energía fotovoltaica puede utilizar a la vez la energía de las baterías o la red o si esta utilizando una energía no puede utilizar la otra.
gracias.
Hola Francisco,
En este caso el inversor es un modelo que admite entrada de la red, de forma que le podría dar prioridad a la fotovoltaica y cuando llegue la noche utilizaría la batería, una vez que se agoten utilizaría la red. Aunque se pude cambiar esa gestión en los ajustes.
Este modelo de inversores no se suman a la potencia que tiene contratada como sí harían los inversores de conexión a red, los cuales son más eficientes y tienen una garantía de al menso 5 años.
Le recomiendo que le eche un vistazo a este kit hibrido que seria más conveniente para trabajar con red:
https://autosolar.es/kits-solares-conexion-red/kit-solar-hibrido-5000w-27000whdia-growatt
Si tiene alguna duda más o necesita que le hagamos un presupuesto personalizado, puede llamarnos al 961 430 113
Un saludo y gracias
Ciao mi potreste dire di preciso che protezione PV dovrei comprare per questo inverter? Spedite in Italia? Grazie
Ciao Biagio,
Grazie per contattare con Autosolar,
Avrai un email con le protezioni per i pannelli,
Qualsiasi dubbio facci sappere,
Un saluto
-Autosolar-
Hola, cuál es el voltaje máximo para cargar las btaerías? Estoy leyendo en la ficha técnica que son 66? A ver si podéis confirmarlo, gracias.
Buenos días Juan Carlos,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el inversor se puede configurar para llegar hasta 62Vdc en tensiones de carga. Los 66Vdc que nos indica es la tensión de desconexión por sobrevoltaje en baterías.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Hola me gustaría montar litio. En mi instalaciones pero en 13s trabajaría en un voltaje mínimo de 40 podría trabajar
Buenas tardes Miguel.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Lamentablemente no entiendo muy bien la pregunta, le escribo a su correo para que pueda replanteármela.
Un saludo.
HOLA, QUE POTENCIA DE SALIDA EN CONTINUO PUEDE SOPORTAR SOLO CON BATERIAS.
GRACIAS.
Buenas tardes Manuel,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, disponiendo de suficiente acumulación en baterías, sería capaz de abastecer 7200W de forma continua.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenas tarde, estoy interesado en este inversor, pero me gustaría saber qué protecciones necesitaría para AC y DC para este inversor uso lo teneis en venta, muchas gracias
Buenas tardes Francisco,
Sobre su consulta, las protecciones en DC serían 1 o 2 fusibles para las líneas positivas dependiendo de si tiene conectados 1 o 2 strings. El fusible recomendado será cilíndrico de 15A y 1000V. Por otro lado, un seccionador de corriente de 600A entre baterías e inversor.
En corriente alterna a su salida puede conectar un magnetotérmico de 32A.
Un cordial saludo
-Autosolar-
Olá. Se houver falta de energia do sol para a carga pedida pela casa, Este inversor mistura a eletricidade da rede com a eletricidade dos painéis para consumo (consumindo da rede só o extra necessário para complementar a energia que falta, vinda dos painéis solares)?
obrigado
No es posible que este disponible a final de año?
Buenos días Jose,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que se trata de una errata en el plazo de entrega. Dicho inversor lo recibimos en 7-10 días. El plazo de entrega estimado es de finales de Noviembre.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenos días,
Quisiera hacer una instalación con 3 inversores en paralelo solo con baterías, sin conexión a la red.
¿Puede trabajar de forma interrumpida? Es decir, que el inversor se apague cuando no haya suficiente potencia (sumando los paneles y las baterías), y que cuando vuelva a haber la potencia necesaria, comience a trabajar de nuevo.
Un saludo,
Buenas tardes Naroa,
En primer lugar gracias por contactar con nosotros,
El sistema puede trabajar ininterrumpidamente siempre que tenga tensión en las baterías.
El inversor se apaga cuando las baterías caen del voltaje establecido en ele inversor, y cuando se recupera su carga el inversor vuelve a ponerse en funcionamiento.
Un cordial saludo
-Autosolar-
hola, quisiera saber si en la entrada y salida el cable neutro es comun, pues dispongo de cuatro cables de la acometida, uno desde la red(input-Marron),uno hacia la carga de la vivienda(output-Negro), otro neutro(Azul) y otro de toma de tierra(Verde/Amarillo) y tambien quisiera saber si en la red no tenemos tensión por fallo de la red,el inversor sigue produciendo electricidad por sus medios hasta que se reestablezca la red. gracias
Federico
Buenas tardes Federico,
El inversor en el que está interesado dispone de entrada y salida de alterna independientes, es decir no hay ningún cable que se tenga que poner en común, hay entrada con linea, neutro y tierra y salida con linea, neutro y tierra.
Si la red eléctrica no está disponible el sistema necesita de baterías para funcionar, es decir, su funcionamiento puede ser con conexión a la red o con baterías.
Un cordial saludo
-Autosolar-
puedo conectar 24 placas de este modelo https://autosolar.es/paneles-de-conexion-a-red/panel-solar-280w-policristalino en dos string de 12 placas?
Saludos y gracias.
Buenas tardes Juan,
Lo primero gracias por contactar con Autosolar
Este modelo de inversor dispone de dos reguladores MPPT por lo que le permite colocar en dos orientaciones
En su caso podría sin problemas 12 módulos fotovoltaicos de 280W a cada regulador sin problemas
La potencia máxima que admite el regulador en fotovoltaica es de 8000W
Espero que le sirva de ayuda
Un cordial saludo
Buenos días,
Me he fijado en el inversor Solar 7200W 48V Voltronic Axpert MAX. Creo que será perfecto para mi instalación ya que se puede paralelizar y puedo empezar mi inversión sin necesidad de las baterías de inicio.
Al principio lo conectaré a la red eléctrica. La idea es que la entrada principal de la casa llegue al inversor y desde el inversor, alimente toda la casa. La pregunta es que si con esta configuración el inversor inyectará los excedentes de producción a la red eléctrica externa. En un principio no quiero hacerlo hasta que no avance un poco más la regulación y la aplicación de las eléctricas sobre ello.
He leído todo el manual del inversor y no he visto que ponga nada al respecto ni accesorios para inyección cero.
Es el inversor correcto para poder tener infección cero?
Gracias de antemano por su ayuda!
Buenas tardes Manuel,
Lo primero gracias por contactar con Autosolar
Este modelo de Inversor su principal uso es para sistemas aislados con opción a poder conectar la red eléctrica sin baterías
Estamos a esperas de que lo recibamos para que podamos realizar varias pruebas y configuraciones ya que se trata de un inversor nuevo en el sector fotovoltaico
En cuanto a su cuestión, este modelo de inversor no realiza el vertido a red eléctrica ya que se trata de un Inversor de aislada
Si desea verter el excedente necesita un sistema de conexión a red
Envienos una factura eléctrica a este correo electrónico para que le podamos estudiar su caso: [email protected]
Espero que le sirva de ayuda
Un cordial saludo
